Gemeinsam mit einem langjährigen Partner
Auftraggeber war ein leistungsfähiges Elektrounternehmen aus dem Bayerischen Wald, mit dem uns seit vielen Jahren eine vertrauensvolle Zusammenarbeit verbindet. Für dessen Kunden, den Betreiber des Logistikzentrums, übernahmen wir die Rekonstruktion der KNX-Anlage.
Pläne vorhanden. Projektdatei verloren.
Dem Betreiber eines Logistikzentrums standen noch einzelne Dokumentationen und Pläne zur Verfügung. Die zugehörige KNX-Projektdatei fehlte jedoch vollständig. Für zukünftige Reparaturen und Erweiterungen sollte deshalb wieder eine verlässliche Arbeitsgrundlage entstehen.

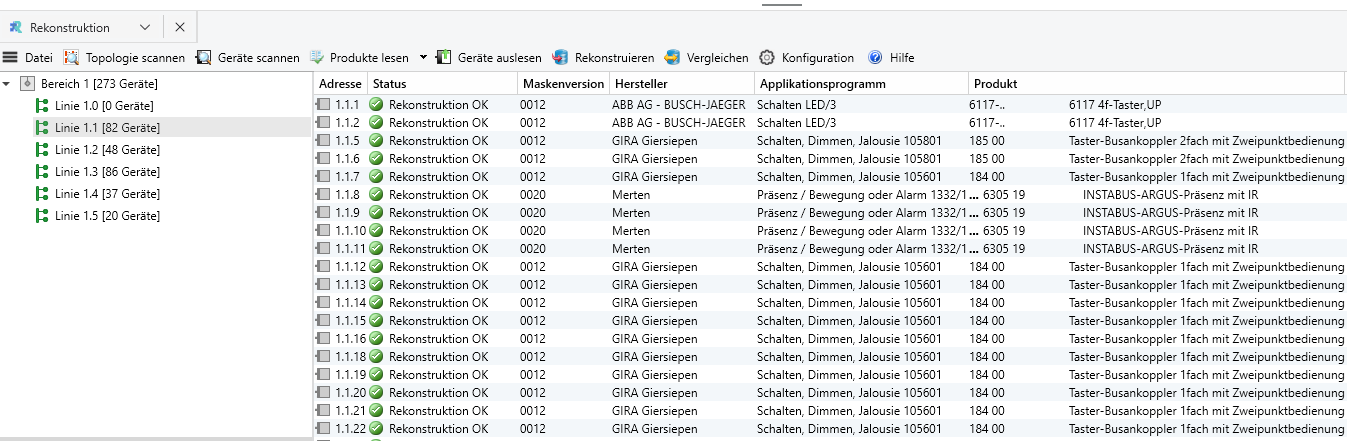

Die bestehende Anlage ausgelesen und neu strukturiert
Systega Gebäudeautomation las die KNX-Anlage aus und rekonstruierte den Projektstand. Wir legten eine nachvollziehbare Topologie und Gebäudestruktur an und beschrifteten sämtliche Funktionen eindeutig. Dabei denken wir über die reine Programmierung hinaus: Fehlende Beschriftungen an Schaltschränken und Geräten haben wir direkt mit ergänzt. So ist die Anlage nicht nur in den Projektdateien, sondern auch vor Ort besser nachvollziehbar.
Aufgeräumt statt nur rekonstruiert
Bei der Rekonstruktion bereinigten wir auch den vorhandenen Funktionsumfang: Alte, nicht mehr benötigte Funktionen wurden entfernt und bestehende Funktionen dort vereinfacht, wo es sinnvoll war. So entstand ein übersichtlicher Projektstand, der die aktuelle Anlage nachvollziehbar abbildet.
Eine saubere Grundlage für die weitere Betreuung
Auch Funktionen, die aus der Programmierung allein nicht ersichtlich sind, haben wir für den Kunden nachvollziehbar dokumentiert – beispielsweise Zeitschaltprogramme.
Am Ende erhielt der Betreiber einen aktuellen und sorgfältig dokumentierten Anlagenstand. Damit steht für künftige Reparaturen, Änderungen und Erweiterungen wieder eine strukturierte Grundlage zur Verfügung.
Unsere Leistungen im Überblick
- Auslesen der bestehenden KNX-Anlage
- Rekonstruktion des Projektstands ohne vorhandene Projektdatei
- Aufbau einer nachvollziehbaren Topologie und Gebäudestruktur
- Eindeutige Beschriftung der Funktionen
- Ergänzung fehlender Beschriftungen an Schaltschränken und Geräten
- Entfernen nicht mehr benötigter und Vereinfachen bestehender Funktionen
- Aufbereitung eines aktuellen, dokumentierten Anlagenstands
